Multi-spindle No. 8
Kompaktowa głowica wielowrzecionowa z niestandardowym układem otworów.
- Wrzeciona
- 12
- Raster
- 32 mm
- Wymiary
- 213 × 149,5 × 110,7 mm
- Silnik
- 1,5 kW @ 2840 rpm
- Mocowanie
- Standard PL
Marlotte Machines / Głowice
Głowice wiertarskie wielowrzecionowe
Głowice wiertarskie wielowrzecionowe
projektowane i robione na zamówienie.
Listwowe i wielowrzecionowe głowice do wiertarek przelotowych — z lekkim korpusem aluminiowym i wymiennymi wrzecionami w jednym standardzie. Projektujemy je pod Twój układ otworów i Twoją maszynę, realizujemy już od jednej sztuki.
Korpus aluminiowy
Robimy wyłącznie głowice aluminiowe. Lżejsze od stalowych i lepiej odprowadzają ciepło — niższa temperatura pracy, dłuższy interwał serwisowy. Aluminium jest też szybsze w obróbce: krótszy termin, niższa cena.
Wymienne wrzeciona
Jeden standard wrzecion w całym portfolio — wspólna pula części zamiennych dla wielu głowic. Mniej pozycji na magazynie, szybsza wymiana.
Wykonanie na zamówienie
Każdą głowicę projektujemy pod konkretny element i maszynę — dostajesz dokładnie ten układ otworów, którego potrzebujesz. Realizujemy nawet pojedyncze sztuki.
Rodzaje głowic
Trzy typy konstrukcji — każdy wykonujemy z parametrami dobranymi pod Twoje zamówienie.
Głowice listwowe
Listwa wrzecion w rastrze 32 mm, układ naprzemienny lewo/prawo. Do wiercenia liniowego pod kołki — boki szafek, wieńce, fronty wysokich modułów. W portfolio listwy 8- i 13-wrzecionowe.
Głowice wielowrzecionowe
Niestandardowy układ otworów na jednym korpusie — jednoczesne wiercenie wielu otworów w jednym przejściu. Pod prefabrykat i powtarzalne operacje, gdzie liczy się czas cyklu.
Głowice specjalne
Konstrukcja dedykowana pod nietypową operację lub trudne mocowanie. Przyślij rysunek elementu albo projekt formatki — zwymiarujemy i zaprojektujemy głowicę dopasowaną 1:1.
Portfolio modeli
Cztery sprawdzone modele, na których opieramy wyceny. Każdy realizujemy z parametrami dobranymi pod Twoje zamówienie.
multi-spindle
Multi-spindle No. 10
Mała 4-wrzecionowa głowica do precyzyjnych operacji punktowych.
- Wrzeciona
- 4
- Wymiary
- 85 × 85 mm
- Silnik
- 1,5 kW @ 2840 rpm
- Mocowanie
- Standard PL
line-boring

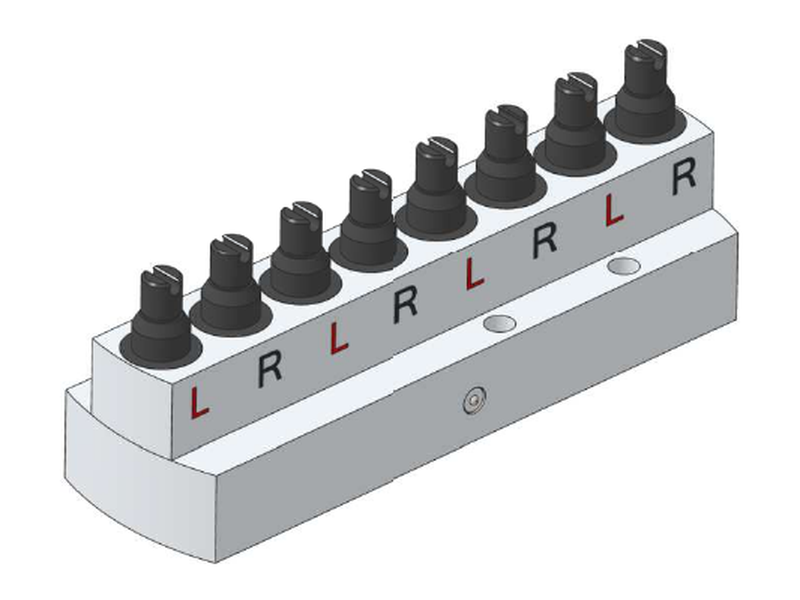

Line boring No. 8
Listwa wiertarska 8-wrzecionowa, układ naprzemienny L/R.
- Wrzeciona
- 8
- Raster
- 32 mm
- Wymiary
- 255 mm długości
- Silnik
- 1,5 kW @ 2840 rpm
- Mocowanie
- Standard PL
line-boring
Line boring No. 13
Długa listwa 13-wrzecionowa z większą strefą roboczą.
- Wrzeciona
- 13
- Raster
- 32 mm
- Wymiary
- 415 mm długości
- Silnik
- 1,5 kW @ 2840 rpm
- Mocowanie
- Standard PL
Jak zamawiamy głowicę
Od rysunku do gotowej głowicy — w czterech krokach.
-
1
Przyślij projekt formatki
Rysunek elementu z układem otworów albo zdjęcie miejsca montażu. Im więcej szczegółów, tym szybsza i dokładniejsza wycena.
-
2
Wycena i projekt
Wracamy z konkretną ofertą i terminem w 1 dzień roboczy. Po akceptacji przygotowujemy projekt głowicy pod Twój element.
-
3
Produkcja
Wykonanie głowicy według projektu, z kontrolą jakości na wejściu. Realizujemy zamówienia nawet od jednej sztuki.
-
4
Dostawa
Gotowa głowica trafia do Ciebie razem z dokumentacją. Wrzeciona ze wspólnego standardu — części zamienne dostępne od ręki.
Prototypowanie 3D
Zanim utniemy metal — drukujemy prototyp. Pewność, że gotowa głowica wejdzie na Twoją maszynę 1:1.
Makieta przed metalem

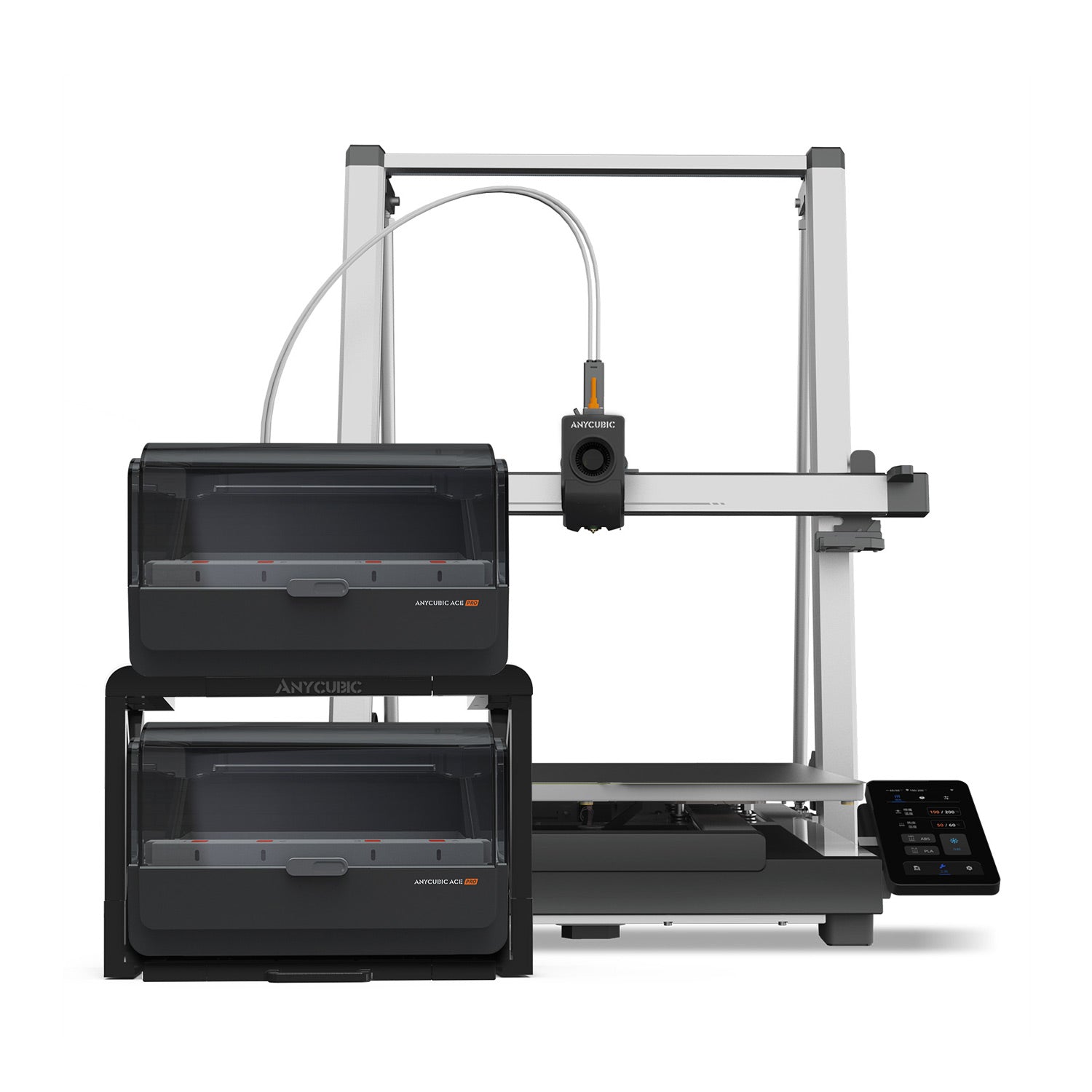

Prototyp głowicy lub mocowania drukujemy 3D — w skali 1:1, na dużej drukarce o polu roboczym do 42×42×50 cm. Cała bryła w jednym kawałku.
Sprawdzasz dopasowanie
Przykładasz wydruk do swojej wiertarki i do elementu — widzisz układ otworów i mocowanie, zanim ruszy produkcja metalowej głowicy.
Tani wychwyt błędów
Poprawka na wydruku kosztuje grosze — na gotowej głowicy już nie. Prototyp eliminuje ryzyko, że coś nie pasuje po wykonaniu.
Twoja maszyna, nasza głowica
Standard PL Line Boring
Mocowanie, które produkujemy seryjnie. Najkrótszy lead-time, znane parametry.
Mocowanie WEEKE
W przygotowaniu. Dostosowujemy nasz wzorzec do zębatkowego mocowania WEEKE — zapytaj o status.
Wykonanie pod rysunek
Przyślij rysunek mocowania lub zdjęcie miejsca montażu. Wycenimy i zwymiarujemy.
Najczęstsze pytania
Ile trwa realizacja głowicy?
Wycenę wraz z terminem podajemy w 1 dzień roboczy. Czas produkcji zależy od konfiguracji — dokładny termin dostajesz razem z ofertą.
Czy robicie pojedyncze sztuki?
Tak. Realizujemy zamówienia już od jednej sztuki — bez minimów ilościowych.
Czym aluminiowa głowica bije stalową?
Robimy wyłącznie aluminiowe: są lżejsze i lepiej odprowadzają ciepło — niższa temperatura pracy, dłuższy interwał serwisowy. Aluminium jest też szybsze w obróbce, więc krótszy termin i niższa cena.
Pod jakie maszyny i mocowania robicie głowice?
Mocowanie Standard PL Line Boring produkujemy seryjnie. Mocowanie WEEKE jest w przygotowaniu. Inne — wykonamy pod przysłany rysunek mocowania.
Co przysłać do wyceny?
Najlepiej projekt formatki — element z układem otworów, który ma wiercić głowica. Może być też rysunek mocowania albo zdjęcie maszyny. Im więcej szczegółów, tym szybsza i dokładniejsza wycena.
Czy dostanę części zamienne?
Tak. Wrzeciona w całym portfolio mamy w jednym standardzie — wspólna pula części zamiennych i szybka wymiana.
Czy zobaczę głowicę przed produkcją?
Tak. Udostępniamy model 3D online, a na życzenie drukujemy prototyp 3D do sprawdzenia dopasowania na Twojej maszynie.
Jakie materiały wierci głowica?
Przede wszystkim drewno i płyty drewnopochodne. Konfiguracje pod inne materiały — zapytaj, dobierzemy rozwiązanie.
